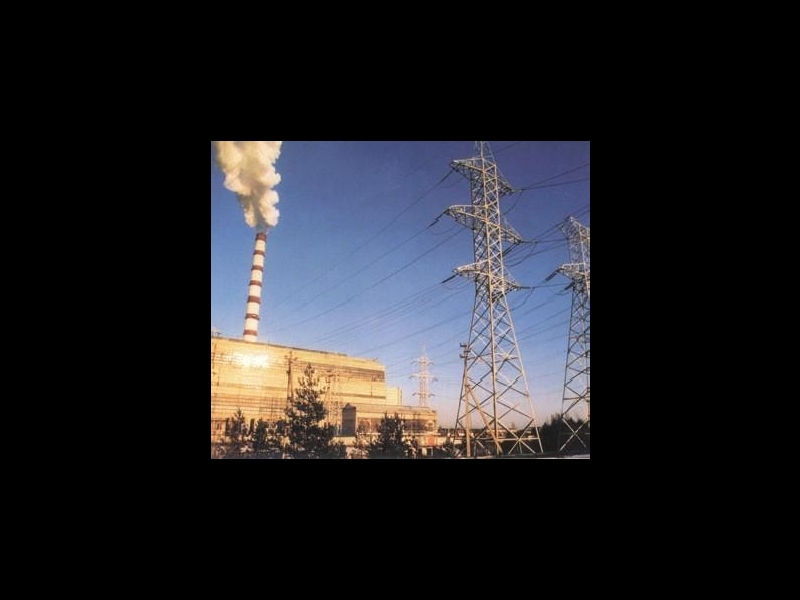

Череповецкая ГРЭС ОАО "Вологдаэнерго". Внедрение АСУ ТП блока 210 МВт. 2003 г.

Поставщиком оборудования АСУ ТП «Damatic XDI» энергоблока №1 ЧГРЭС мощностью 210 МВт являлась фирма «FORTUM ENGINEERING LTD» (Финляндия). Работы по монтажу и наладке АСУ ТП по результатам открытого тендера проводимого РАО «ЕЭС России» выполнены ОАО «Ивэлектроналадка».

Основное теплотехническое оборудование блока включает в себя двухкорпусный котлоагрегат Еп–670/140 Таганрогского котельного завода и паровую турбину К-210-130-3. АСУ состоит из трех основных систем: системы управления технологическим процессом, системы защиты и информационной системы.

Система управления технологическим процессом базируется на оборудовании и базовом программном обеспечении системы Neles DNA, система защиты выполняется на базе отдельной логической системы HIMA, соответствующей европейской классификации безопасности.

В состав полевого оборудования, образующего «нижний уровень» АСУ ТП блока входят:

  • датчики давления, температуры, уровня, расхода, хим. контроля, концентрации веществ в уходящих газах;
  • запорная и регулирующая арматура; - регулирующие клапана;
  • щитовые устройства.

Система контроля и управления рассчитана на подключение полевых устройств:

  • эл. двигатели механизмов собственных нужд – более 70 шт; - запорная арматура – более 400;
  • регулирующая арматура – более 100; - аналоговые входы – более 500;
  • входы термопар – более 400; - бинарные входы – более 100.

В комплекс монтажных работ входил демонтаж старого оборудования, монтаж теплосилового оборудования и электромонтажные работы. Объем наладочных работ включал: наладку 55 регуляторов, технологических защит турбины и котла, проверку и корректировку алгоритмов управления механизмами собственных нужд и запорно-регулирующей арматурой, отладку пошаговых и автоматических программ пуска отдельных узлов блока.

Работа была выполнена в сжатые сроки, в условиях реконструкции. С задачей ввода блока к отопительному периоду фирма успешно справилась и получила благодарственное письмо от Заказчика.
